GCI
Grupos de presión contra incendios
APLICACIONESEquipos contra incendios para abastecer instalaciones que contengan elementos de extinción mediante bocas de incendio equipadas (BIE), rociadores (ROC) y/o columnas de hidrantes (CHE).Construidos conforme a las normativas españolas (UNE 23.500.90 / UNE 23.500:2012 / UNE 23.500:2021), a las normativas europeas (UNE-EN 12.845) y a la Regla Técnica CEPREVEN.
COMPONENTESBomba principal: debe ponerse en marcha en caso de incendio y sólo puede pararse de manera manual. Esta bomba debe ser capaz de impulsar como mínimo el 140% del caudal nominal a una presión no inferior al 70% de la presión nominal.Bomba auxiliar: de las mismas características hidráulicas que la bomba principal, ya sea eléctrica o diesel, siendo necesaria su instalación cuando sea requerido un suministro energético redundante debido a las características de la instalación.Bomba jockey: se utiliza para mantener presurizada la instalación contra incendios compensando las posibles pérdidas o fugas en la instalación evitando la puesta en marcha de la bomba principal. Realiza la maniobra de arranque y paro mediante una señal de presostato regulado entre dos valores de presión.Cuadros eléctricos según norma constructiva para el arranque y control de las bombas.Válvulas de cierre y retención en cada una de las bombas.Colector general de impulsión de amplio dimensionado.Presostatos de maniobra.Presostato y válvula de seguridad de escape conducido.Bancada de chapa galvanizada.Depósito HASABOX de membrana recambiable de 24 litros, timbrado a una presión superior a la máxima del circuito.Manómetro de glicerina.Colector de pruebas con caudalimetro de inserción (opcional).Todos los equipos se suministran montados sobre bancada y probados eléctricamente en fábrica.
COLECTOR-PRUEBAS

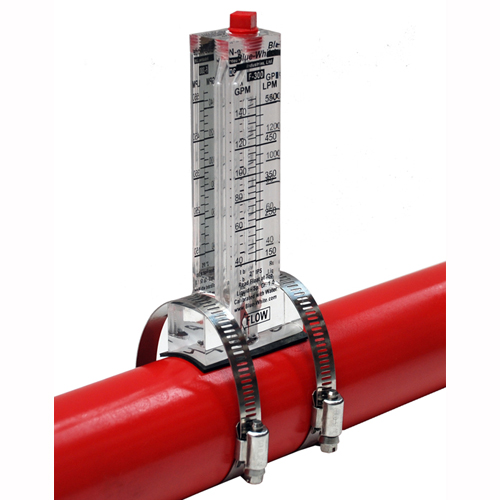

Colector de pruebas + rotámetro de inserción
APLICACIONESLos grupos contra incendios suministrados por hidráulica alsina, s.a. pueden ser equipados con un sistema de medición de caudal.
COMPOSICIÓNMedidor de metacrilato con lectura a un fondo de escala l/min.Pequeño flotador construido en acero inoxidable, AISI 316.Tramo de tubo embridado con unas dimensiones mínimas de 10 veces el diámetro del colector, antes del medidor, y 5 veces el diámetro del colector después de él.Nota: El colector de pruebas debe instalarse en posición horizontal, mientras que el caudalímetro de inserción debe ir montado, de manera imprescindible, en posición vertical sobre la parte superior del colector.
